¿Está utilizando el disyuntor adecuado para su aplicación?

Tabla de contenido

1. ¿Qué es un disyuntor? Cómo funciona, por qué es importante, qué debe saber

2. En qué se diferencian los interruptores de carga de aire y por qué son importantes

3. Cómo funcionan los interruptores de carga, por qué se utilizan, cuáles son las diferencias en las especificaciones

4. Parámetros y especificaciones del producto para nuestra gama de disyuntores + Preguntas frecuentes

¿Qué es un disyuntor? Cómo funciona, por qué es importante, qué debe saber

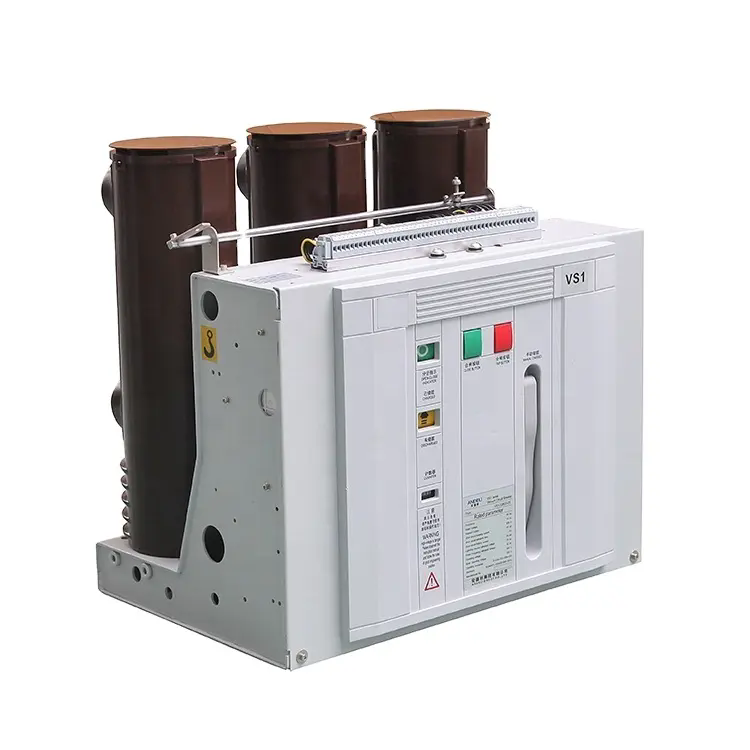

¿Cómo funciona un disyuntor?

A cortacircuitoses un dispositivo de conmutación electromecánico (o electrónico) que interrumpe el flujo de corriente eléctrica cuando se detecta una falla (como sobrecorriente, sobrecarga o cortocircuito). Internamente, muchos interruptores combinan una tira bimetálica (para protección contra sobrecarga térmica) y un electroimán (para interrupción instantánea de cortocircuito). Cuando se activa el mecanismo de disparo del interruptor, los contactos se separan y el arco que se forma se extingue. por el medio o mecanismo de extinción de arco y se detiene el flujo de corriente.

¿Por qué es de vital importancia un disyuntor?

• Protege el cableado, los equipos y las personas al interrumpir los flujos de sobrecorriente potencialmente peligrosos antes de que se produzcan daños, incendios o fallas en el equipo.

• A diferencia de un fusible de un solo uso, el disyuntor se puede restablecer y reutilizar, lo que mejora el mantenimiento y la confiabilidad del sistema.

• En los sistemas de distribución de energía modernos, el disyuntor también sirve como protección selectiva, permitiendo la coordinación de múltiples circuitos, evitando así cortes innecesarios.

¿Cuáles son las características técnicas clave que debes evaluar?

Aquí hay una lista resumida de los parámetros más importantes:

Estos se alinean con la orientación de la industria: por ejemplo, el fabricante Eaton describe las cinco partes principales de los interruptores (marco, mecanismo operativo, contactos, extintor de arco, unidad de disparo) y explica cómo estas partes determinan el rendimiento.

Preguntas frecuentes breves (preguntas comunes)

P: ¿Cuál es la diferencia entre un fusible y un disyuntor?
R: Un fusible es un dispositivo de una sola vez que se funde y debe reemplazarse después de un evento de sobrecorriente, mientras que un disyuntor se puede restablecer después de dispararse y, a menudo, incorpora características de protección adicionales, como protección contra falla a tierra o falla de arco.
P: ¿Por qué mi disyuntor sigue disparándose?
R: Los disparos frecuentes indican que el circuito está sobrecargado (demasiados dispositivos consumiendo corriente), que hay un cortocircuito o una falla a tierra, o que el disyuntor puede estar defectuoso o desactualizado. El dimensionamiento y el cableado adecuados son esenciales.
P: ¿Puedo reemplazar un disyuntor con cualquier marca?
R: No siempre. El disyuntor debe cumplir con especificaciones compatibles (voltaje, corriente, capacidad de corte) y cumplir con los requisitos del panel y los códigos eléctricos locales. El uso de una marca incompatible o especificaciones incorrectas puede anular las garantías o comprometer la seguridad.

En qué se diferencian los interruptores de carga de aire y por qué son importantes

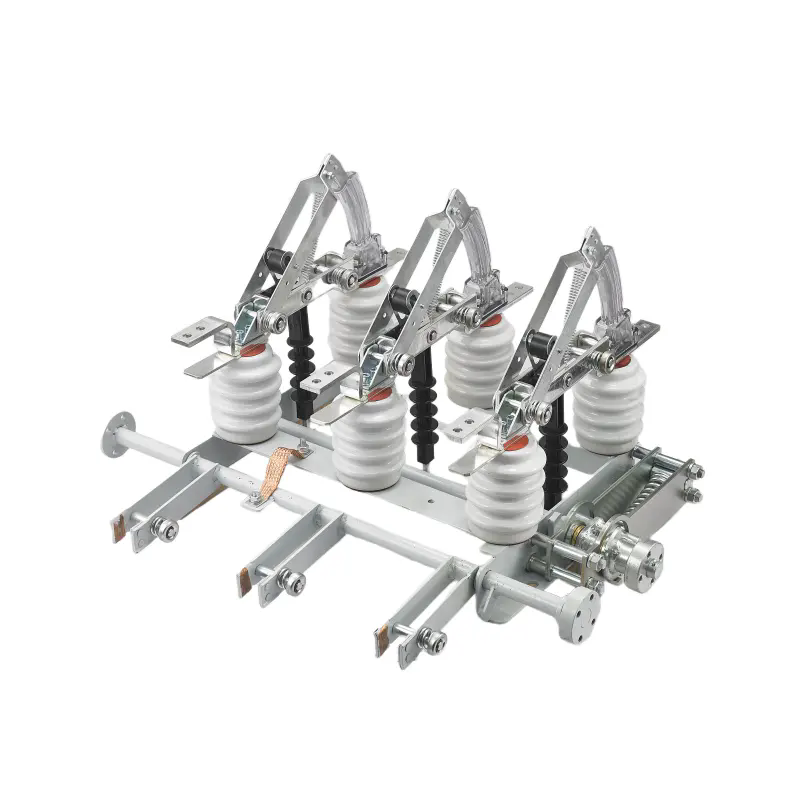

¿Cómo funciona un interruptor de carga de aire?

UnInterruptor seccionador interiorEs un tipo de aparamenta que se utiliza como medio de extinción de arco al abrir o cerrar un circuito bajo carga. Es capaz decrear y romper corrientes de carga(aunque no necesariamente altas corrientes de falla) de una manera más segura que un aislador estándar.
Los contactos se separan, se puede formar un arco en el espacio de aire y se utilizan características de diseño especiales (bocinas de arco, flujo de aire, geometría de contacto) para estirar, enfriar y extinguir el arco.

¿Por qué es útil el Seccionador Interior en sistemas?

• Permiteconmutación en vivode circuitos de carga (es decir, circuitos que están energizados y transportan corriente) sin requerir la función de interrupción total del circuito de falla de un interruptor pesado, ofreciendo así una alternativa de menor costo para ciertas aplicaciones.

• A menudo se utiliza para alimentadores, aislamiento de transformadores y paneles de distribución donde puede que no se necesite una protección total del interruptor pero la conmutación segura es fundamental.

• El diseño más simple a menudo significa menor costo, menor mantenimiento y una instalación más sencilla en comparación con los disyuntores de alta capacidad.

¿Qué debes comprobar al seleccionar uno?

• Tensión y corriente nominales para conmutación de carga.

• Si está diseñado paracarga viva hacer/romper(interruptor de corte de carga) en lugar de solo aislamiento bajo corriente cero

• El diseño de extinción del arco (aire versus otros medios) y el mantenimiento esperado.

• Cómo interactúa con los dispositivos de protección (por ejemplo, ¿aún se requiere un dispositivo de interrupción de corriente de falla aguas abajo?)

Cómo funcionan los interruptores de carga, por qué se utilizan, cuáles son las diferencias en las especificaciones

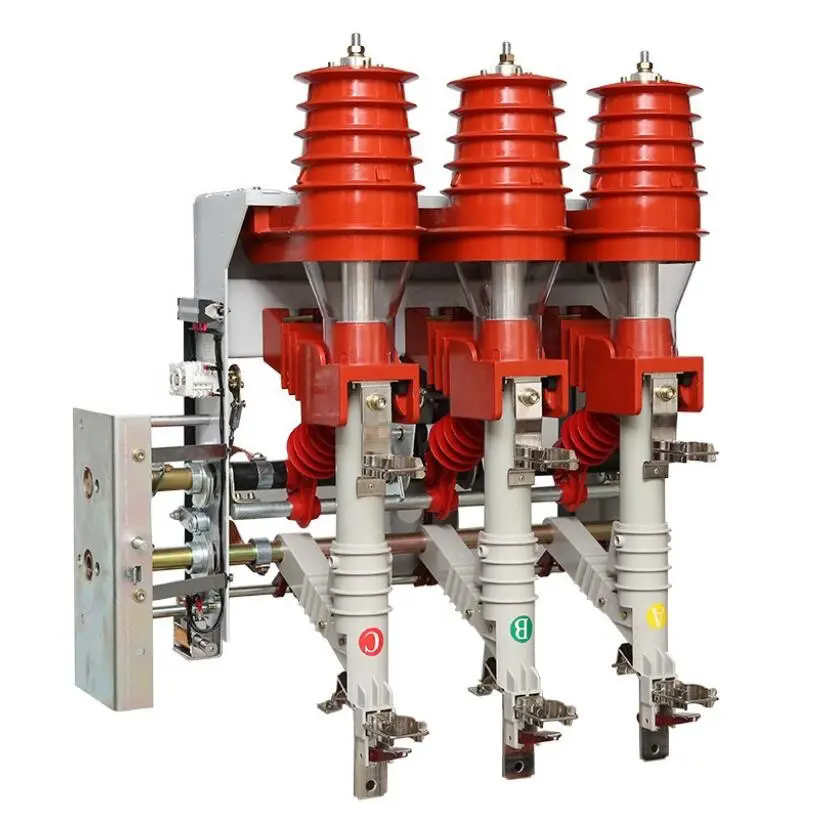

¿Cómo funciona un interruptor-seccionador?

Un interruptor interruptor de carga (LBS) está diseñado para abrir y cerrar circuitos bajo carga (es decir, flujo de corriente) de forma segura y aislar el circuito para mantenimiento. Emplea mecanismos (contactos accionados por resorte, cámaras de extinción de arco, medios de gas/vacío) para gestionar el arco al abrir un circuito activo.
Al abrirse bajo carga, el dispositivo debe controlar el arco hasta que la corriente caiga a cero o desviar la energía del arco de forma segura. Algunos dispositivos LBS están diseñados para transportar corrientes de falla durante el corto tiempo necesario hasta que actúa un fusible o disyuntor.

¿Por qué elegir un interruptor-seccionador frente a un interruptor estándar?

• Puede proporcionar una conmutación rentable donde no se requiere protección total (por ejemplo, en sistemas donde un interruptor aguas arriba maneja la interrupción de la falla).

• Permite la conmutación segura de circuitos activos (para mantenimiento, transferencia de carga) sin una interrupción total de todo el sistema.

• La estructura más simple puede reducir el espacio ocupado, reducir el mantenimiento y aumentar la facilidad de instalación en ciertos entornos de distribución de media tensión.

• Admite la flexibilidad del sistema: conmutación entre alimentadores, manejo de conexiones de transformadores y reconfiguración de la red de distribución.

¿Cuáles son las distinciones clave en las especificaciones?

A diferencia de los disyuntores completos,interruptores de cargapuede tenermenor capacidad de ruptura de fallas, pero buen transporte de carga y cierre/desconexión bajo carga.

• Tensión y corriente nominales (para funcionamiento normal)

• Clasificación de corriente de cierre/desconexión de carga

• Capacidad de interrupción de pequeñas corrientes inductivas/capacitivas.

• Si es adecuado para la interrupción de corriente de falla o solo la protección aguas abajo cubre corrientes de falla

• Resistencia mecánica, medio de extinción de arco, capacidad de operación remota

Aquí hay una tabla comparativa para una comprensión clara:

Parámetros y especificaciones del producto para nuestra gama de disyuntores + Preguntas frecuentes

Ejemplo de especificación de producto

A continuación se muestra una tabla de especificaciones detallada para nuestra oferta de productos de disyuntores estándar bajo la marcaSyhf. Estos parámetros se pueden personalizar según los requisitos del cliente.

Características clave de nuestra línea de productos:

• Alta capacidad de corte, compatible con las normas IEC/IEEE.

• Diseño robusto de cámara de extinción de arco para una larga vida útil.

• Unidades de disparo modulares que permiten monitorización y coordinación remota.

• Indicación de estado clara (ON/OFF/TRIPPED) y manijas bloqueables para mayor seguridad.

• Diseñado para una fácil integración en sistemas de aparamenta o para adaptación a paneles existentes.

Preguntas y respuestas más comunes

P: ¿Cómo decido entre un interruptor de carga y un disyuntor completo?
R: Si su sistema requiere conmutación frecuente bajo carga (por ejemplo, alimentadores, aislamiento de transformador o reconfiguración de red), un interruptor de carga (LBS) puede ser apropiado porque admite conexión/desconexión bajo corriente en un formato rentable. Sin embargo, si su aplicación necesita interrumpir corrientes de falla altas y brindar protección total (cortocircuito, sobrecarga, falla de arco, etc.), es necesario un disyuntor con capacidad de interrupción de falla completa.

P: ¿Puedo utilizar un disyuntor de un fabricante en un panel de otro fabricante?
R: En muchos casos, es posible realizar un ajuste físico mecánico, pero se debe verificar la seguridad, la coordinación, la garantía y el cumplimiento del código. El disyuntor debe cumplir con la configuración de la barra colectora, el tipo de conector, la clasificación del marco y la clasificación de interrupción del panel. El uso de una marca que no coincide puede anular la certificación del panel o dar lugar a una protección subóptima.

P: ¿Qué mantenimiento de rutina requiere un disyuntor?
R: Aunque los disyuntores están diseñados para restablecerse y reutilizarse, la inspección periódica es esencial: verifique si hay signos visuales de desgaste (erosión de contacto, sobrecalentamiento, decoloración), pruebe el funcionamiento mecánico del mecanismo, verifique la configuración y la funcionalidad de la unidad de disparo, asegúrese de que las conexiones estén apretadas y que no haya corrosión. El mantenimiento regular garantiza la confiabilidad y prolonga la vida útil.

Para terminar, enSyhfOfrecemos una gama completa de soluciones de protección de circuitos, desde disyuntores estándar hasta interruptores de carga y opciones de interruptores de carga de aire, diseñadas para satisfacer las demandas cambiantes de los sistemas de distribución modernos, las plantas industriales y las instalaciones renovables. Nuestra experiencia garantiza que seleccione el dispositivo correcto: la clase de voltaje, la clasificación de corriente, el poder de corte y el mecanismo correctos para su aplicación. Para consultas, soluciones personalizadas y cotizaciones —Contáctenospara garantizar que sus sistemas estén protegidos por el equipo más adecuado.
