¿Qué derivados de transformadores resuelven los armónicos en los sitios de carga rápida de vehículos eléctricos?

Cuando diseño un centro para vehículos eléctricos, no empiezo seleccionando kVA de una mesa. Primero miro la forma de onda. Los cargadores rápidos apilan rectificadores, enlaces de CC y bucles de control que estresan cualquierTransformadorcon picos de corriente, alto THD y frecuentes cambios de potencia. Trabajar con fabricantes comoSYHF, aprendí a hacer coincidir el método de enfriamiento, el material del núcleo, la geometría del devanado y el monitoreo con la carga real en lugar de un escenario de folleto.SYHFfabrica soluciones de voltaje medio y alto y equipos de automatización de distribución con prácticas ambientales y de calidad disciplinadas en línea con las ideas ISO9001 e ISO14001, y su soporte de ingeniería me ayuda a ajustar las opciones de tipo seco o sumergido en aceite para cada sitio sin comprar de más.

¿Por qué los cargadores rápidos para vehículos eléctricos castigan a un transformador estándar?

• Los armónicos aumentan las pérdidas en el cobre y las temperaturas de los puntos críticos incluso cuando los kVA promedio parecen modestos

• Los arranques simultáneos del cargador provocan irrupciones y caídas de voltaje aguas arriba que alarman a las cargas sensibles.

• Los ciclos de trabajo rápidos modifican los perfiles térmicos y acortan la vida útil del aislamiento si el enfriamiento es marginal

• Los flujos parásitos y las corrientes circulantes aumentan el ruido audible en espacios urbanos reducidos

¿Qué derivados de transformadores manejan los armónicos de los vehículos eléctricos de manera más confiable?

¿Cómo puedo dimensionar el factor K sin gastar demasiado?

• Capturo un espectro armónico real del proveedor del cargador en lugar de un único número THD

• Calculo K como la suma de la corriente armónica al cuadrado por el orden armónico al cuadrado, luego redondeo hacia arriba a la clase de catálogo más cercana

• Compruebo el aumento de temperatura del devanado según mi factor de carga real a lo largo de las estaciones, no solo en la placa de identificación.

• Agrego margen para futuras bahías de cargador para no reemplazar el transformador después de la fase dos

¿Qué opciones de refrigeración y fluidos mantienen más seguras las habitaciones interiores?

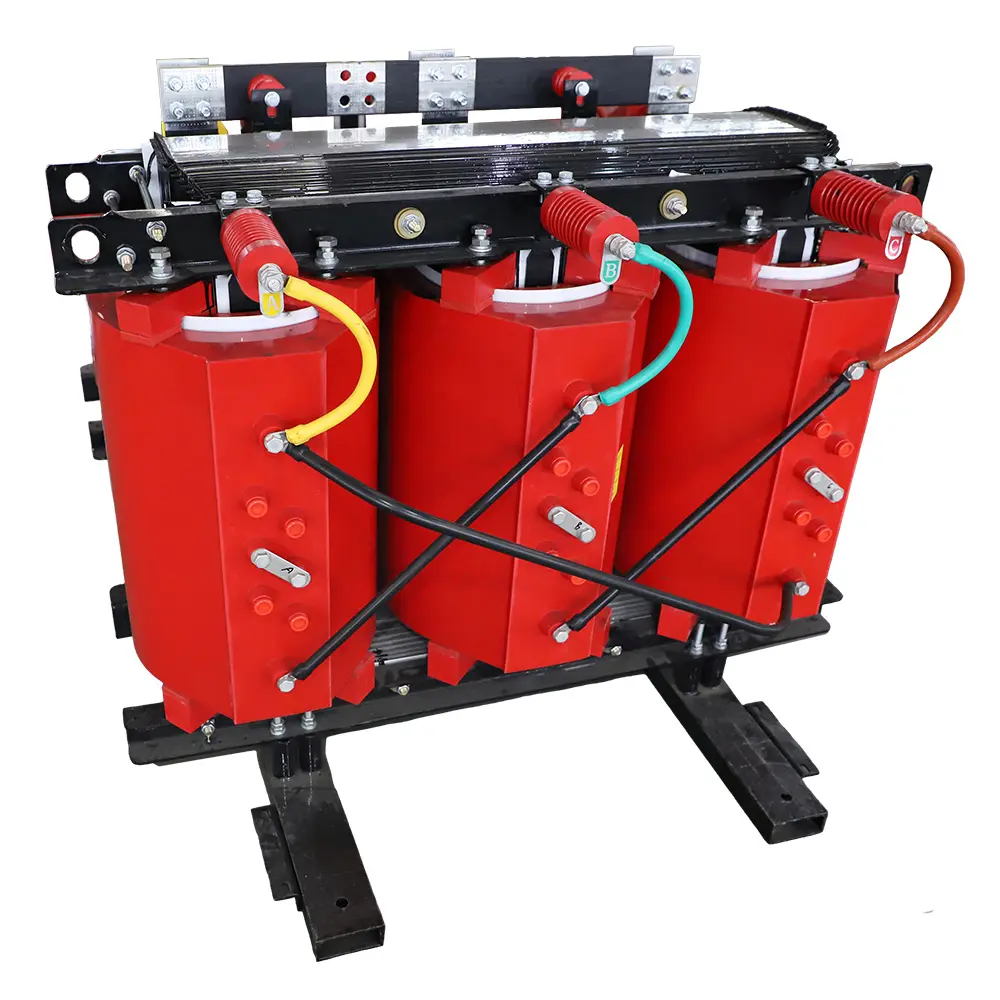

• En sitios con gran densidad de personas, prefiero resina fundida de tipo seco con aire forzado para simplificar los permisos.

• En salas de kVA de medio a alto donde quiero una mayor capacidad de sobrecarga, a menudo elijo aceite sumergido en un fluido de éster natural para un perfil de fuego más amable.

• Confirmo el área de los conductos, los espacios libres del radiador y la potencia del ventilador en el modelo de energía para que la carga auxiliar no erosione los ahorros.

¿Cómo evito disparos molestos al arrancar el cargador?

• Coordino grupo de vectores e impedancia para gestionar irrupciones y caídas de tensión.

• Especifico la habilitación del cargador por etapas o el arranque suave donde el EMS puede acelerar la demanda.

• Permito una ventana más amplia del cambiador de tomas en carga cuando el alimentador de la red pública es débil o la producción solar es volátil

¿Cómo es una configuración práctica de un sitio para vehículos eléctricos?

¿Cómo se comparan las opciones sobre el costo a diez años en un sitio de 3 MW?

¿Qué detalles de las especificaciones me dan menos órdenes de cambio?

• Factor de carga ambiental, de altitud y estacional declarado por adelantado

• Espectro armónico proporcionado por el proveedor del cargador y una clase de factor K objetivo acordada

• Grupo de vectores, rango de impedancia y plan de tomas adaptados al equipo aguas arriba

• Límite de ruido a una distancia determinada y responsabilidad del revestimiento acústico definida

• Sistema de pintura y protección de ingreso de gabinete adaptado al aire costero o polvoriento

• Registros de pruebas de fábrica y lista de verificación de aceptación compartidos antes del envío

¿Qué comprobaciones rápidas me salvan de sorpresas tardías?

• ¿Encajan realmente los codos de los cables, los radiadores, los conductos y las puertas, no solo el tanque principal?

• ¿La conexión a tierra neutral es consistente con el estudio de protección y las etiquetas de arco eléctrico?

• ¿Los puntos de monitoreo están dimensionados según el costo del tiempo de inactividad en lugar de un enfoque basado en todos los sensores?

¿Se puede personalizar SYHF para los armónicos de los vehículos eléctricos sin retrasar el cronograma?

DeSYHFPido tres cosas en trabajos de vehículos eléctricos y las obtengo sin drama

• Devanados y pilas de núcleos diseñados para objetivos de calentamiento armónico y ruido en una sola pasada

• Elección de aceite mineral o éster natural con sistemas de papel diseñados para una larga vida útil

• Rutinas claras de fábrica, pruebas de testigos a pedido y documentación que satisfaga a los revisores de servicios públicos y seguros.

¿Qué debo enviar en mi RFQ para obtener una cotización limpia rápidamente?

• Diagrama unifilar y datos de cortocircuito del alimentador.

• Recuento de cargadores, potencia por puerto y cualquier esquema de cambio de fase planificado

• Instantáneas armónicas o espectros de proveedores, no solo THD

• Planos de habitaciones con espacios libres, puertas, conductos y recorridos de cables.

• Apunte a la clase de eficiencia y a los límites de ruido que sean importantes para sus vecinos

• Plazo de entrega y necesidad de testigo FAT si lo hubiera

¿Cómo pasamos de las ideas a una propuesta construible?

Si desea una configuración práctica para la construcción de su vehículo eléctrico, envíeme sus datos unifilares, del cargador y algunas fotos del sitio. Traduciré la realidad de la forma de onda a una especificación de transformador que equilibre la confiabilidad y el costo, y puedo alinearla conSYHFopciones de fabricación donde tenga sentido para su cronograma. Si está listo para recibir una recomendación específica o una cotización formal, contáctanosydeja tu consultacon detalles de carga, estándares preferidos y tiempos. Le responderemos con un conjunto de opciones claro que puede aprobar sin conjeturas.
