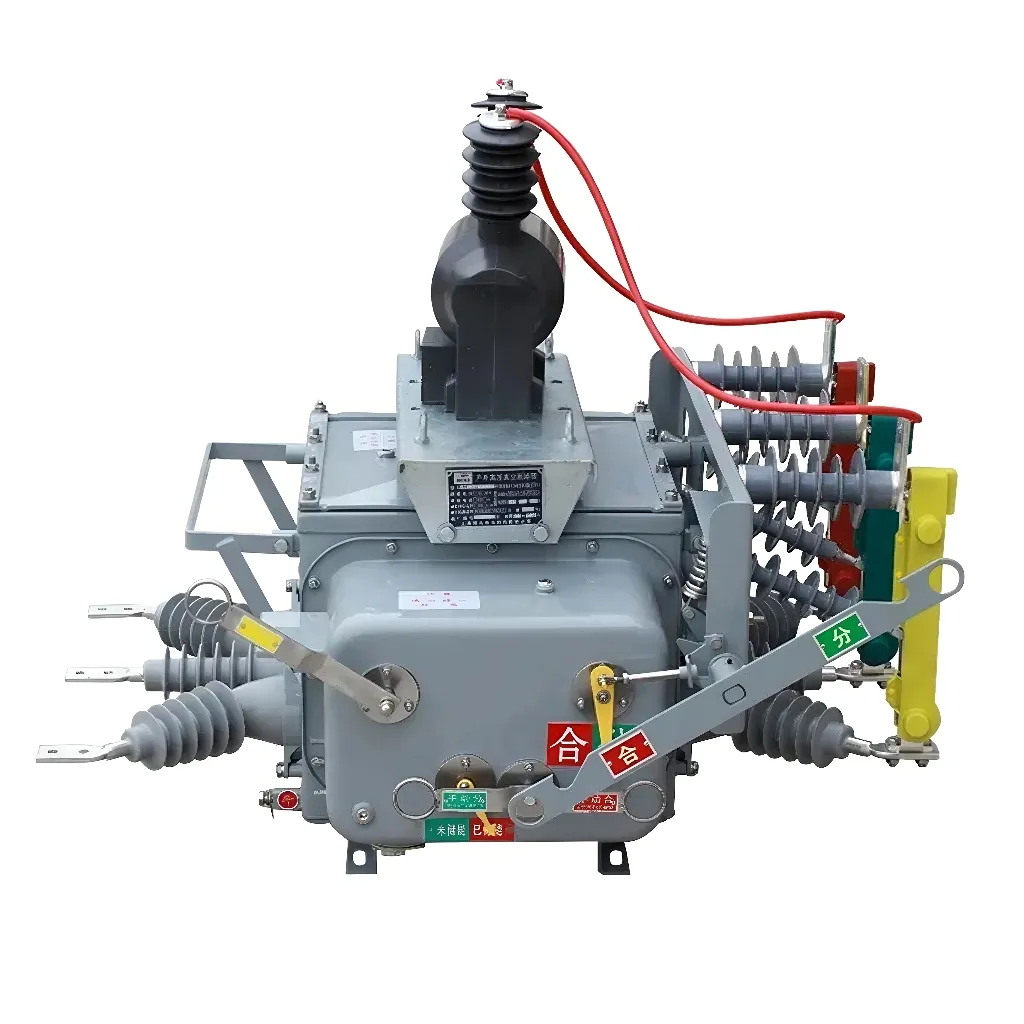

Interruptor de vacío VCB en subestación

Durante la operación de cierre, el interruptor de vacío duradero SYHF VCB en la subestación funciona con la energía almacenada en el mecanismo de resorte. El mecanismo de almacenamiento de energía puede ser impulsado por una fuente de alimentación externa o manualmente por el mango de almacenamiento de energía. Después de completar el almacenamiento de energía, el indicador de almacenamiento de energía muestra "almacenamiento de energía". Al mismo tiempo, el interruptor de almacenamiento de energía desconecta la fuente de alimentación del motor de almacenamiento de energía, dejando el disyuntor en el estado cerrado. Durante la operación de cierre, el disyuntor se puede cerrar si el botón "Cierre" se presiona manualmente o la bobina solenoide de cierre se activa mediante una operación remota. Después de completar la operación de cierre, el indicador de almacenamiento de energía y el interruptor de almacenamiento de energía se restablecen y se restaura la energía del motor. Entonces el motor se revitaliza. El indicador de cierre muestra "cerrado" y el interruptor auxiliar contacta las posiciones del interruptor. En la operación de apertura, el disyuntor se puede abrir presionando el botón "Abrir" manualmente o activando la bobina del solenoide de cierre de forma remota. Después de completar la operación de apertura, el indicador de apertura muestra "abierto" y la posición del interruptor auxiliar contacta cambia. Al mismo tiempo, durante la operación de apertura, el contador aumenta en uno, y el número correspondiente se puede observar a través de la ventana de observación del panel.

¿Qué es un interruptor de circuito de vacío?

Los interruptores de circuito de vacío generalmente se llaman VCB en términos profesionales. Los interruptores de circuito de vacío son un tipo inusual de disyuntor. En este tipo de disyuntor, el arco se extingue mediante un medio de vacío. Los interruptores de circuito de vacío se usan ampliamente porque su resistencia dieléctrica es significativamente mejor que cualquier otro medio. En comparación con otros medios dieléctricos, el vacío es el mejor medio para extinguir los arcos.

Dado que se utilizan los interruptores de circuito de vacío tanto para cambiar y proteger el equipo conectado, su velocidad de funcionamiento debe ser particularmente rápida para asegurarse de que el interruptor de circuito pueda tropezar rápidamente en caso de falla para evitar que la corriente de falla dañe el equipo. Por lo tanto, este tipo de disyuntor se requiere tanto en las líneas de acceso a la cuadrícula como en las líneas de interconexión.
